SS6952T为电机一体化应用提供一种大电流单通道集成电机驱动方案。SS6952T 有一路 H 桥驱动，可提供最大峰值电流7A，可驱动一个刷式直流电机，或者螺线管或者其它感性负载。SS6952T 的功率输出模块由 N 型功率 MOSFET 组成 H 桥电路，包含整流电路和限流电路。简单的并行数字控制接口，衰减模式可选择为快衰减，慢衰减和混合衰减。它提供了一种低功耗睡眠模式来关断内部电路，以达到非常低的静态电流。这种睡眠模式通过设置 nSLEEP 引脚来实现。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障输出管脚 nFAULT 引脚。SS6952T 提供一种带有裸露焊盘的eTSSOP28封装，能有效改善散热性能，且是无铅产品，引脚框架采用 100％无锡电镀。

产品概述

      SS6952T是一个用于双极步进电机或有刷直流电机的集成电机驱动方案。内部集成了一个 NMOS H 桥、电流检测、调节电路，和详细的故障检测。

一个简单的 PWM 接口可以方便地连接到外部数字控制器，并且使用最少接口资源。故障指示引脚（nFAULT）。当设备进入故障状态时提供标志位。

绕组电流控制允许外部控制器调整提供给电机的可调电流。电流调整是高度可配置的，以及根据应用程序的要求选择三种衰变模式：快、慢和混合衰减。两位电流电平控制允许在四种不同电流电平之间切换。当电机不工作时，采用低功耗的睡眠模式允许系统节省功耗。

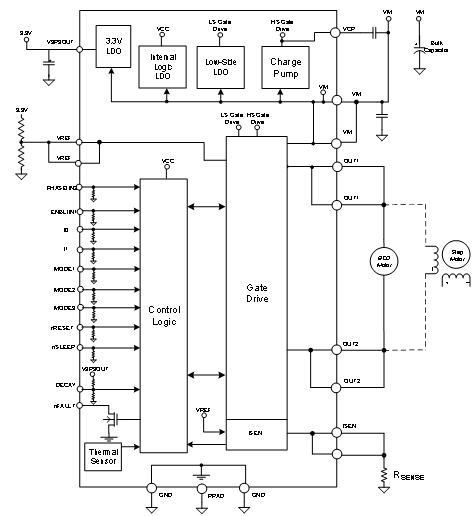

以下为芯片框图：

产品特征

单通道H桥电流控制电机驱动器

• 单个直流有刷电机
• 一个步进电机单相
• PWM控制接口

固定频率下电流控制可选择

• 2 bits 电流控制，提供4个电流台阶
• 低导通阻抗的金属氧化物半导体场效应晶体管 (MOSFET)
• 24V，Ta = 25°C时可实现7.0A最大驱动电流（在保证散热良好条件下）
• 24V，Ta= 25°C时R_DS(HS+LS)为150mΩ（典型值HS + LS）

最大供电耐压50V

睡眠模式低电流

内置3.3V基准电压

带散热片的表面贴装封装

保护特性

• 过流保护 (OCP)
• 热关断 (TSD)
• 欠压闭锁 (UVLO)
• 故障显示Pin（nFAULT）

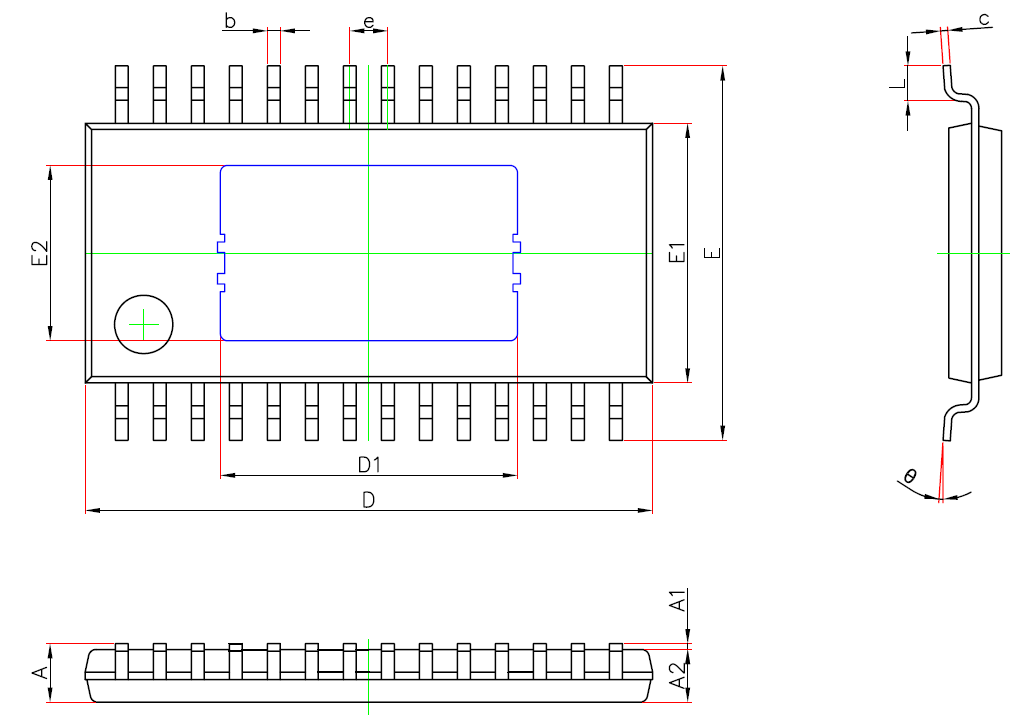

封装信息

• 产品型号：SS6952T-ET-TP
• 封装形式：ETSSOP28
• 最小包装：3K/包

市场应用

办公自动化设备

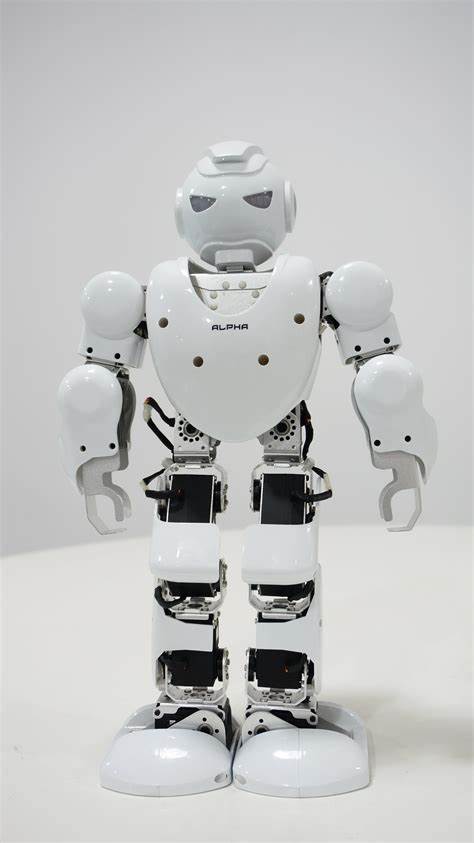

机器人

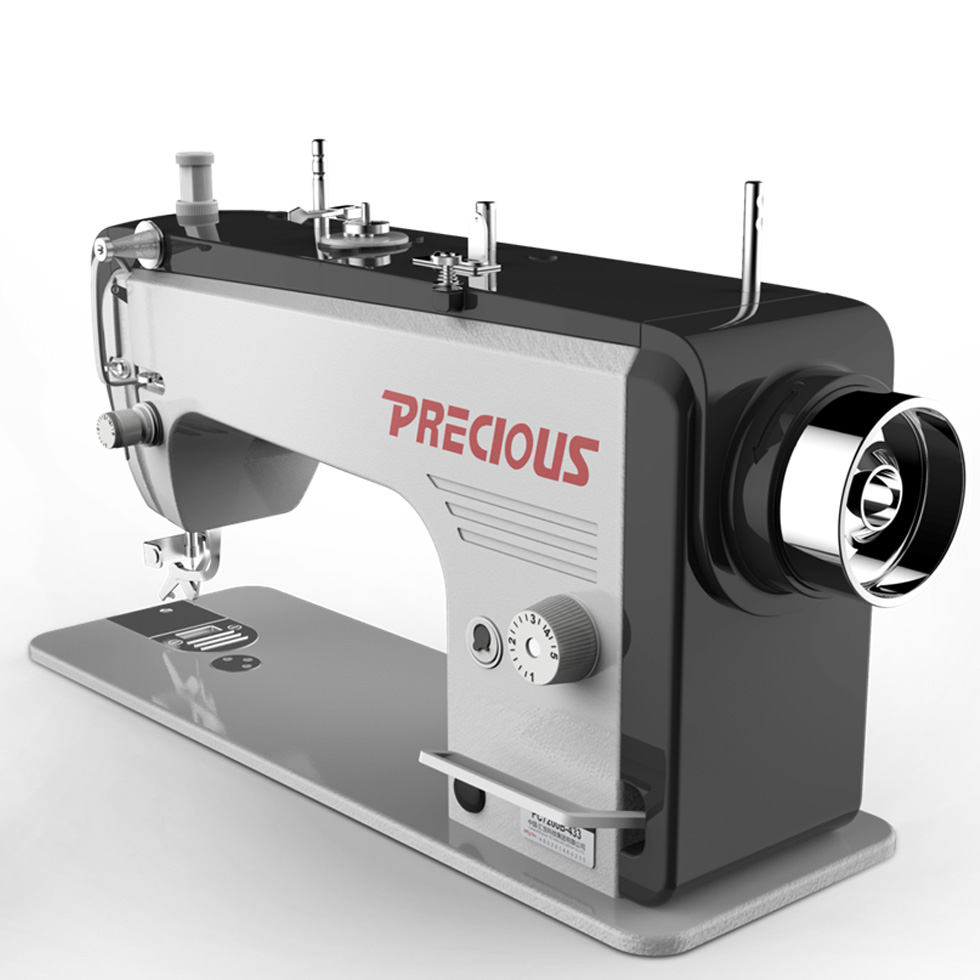

工业缝纫机

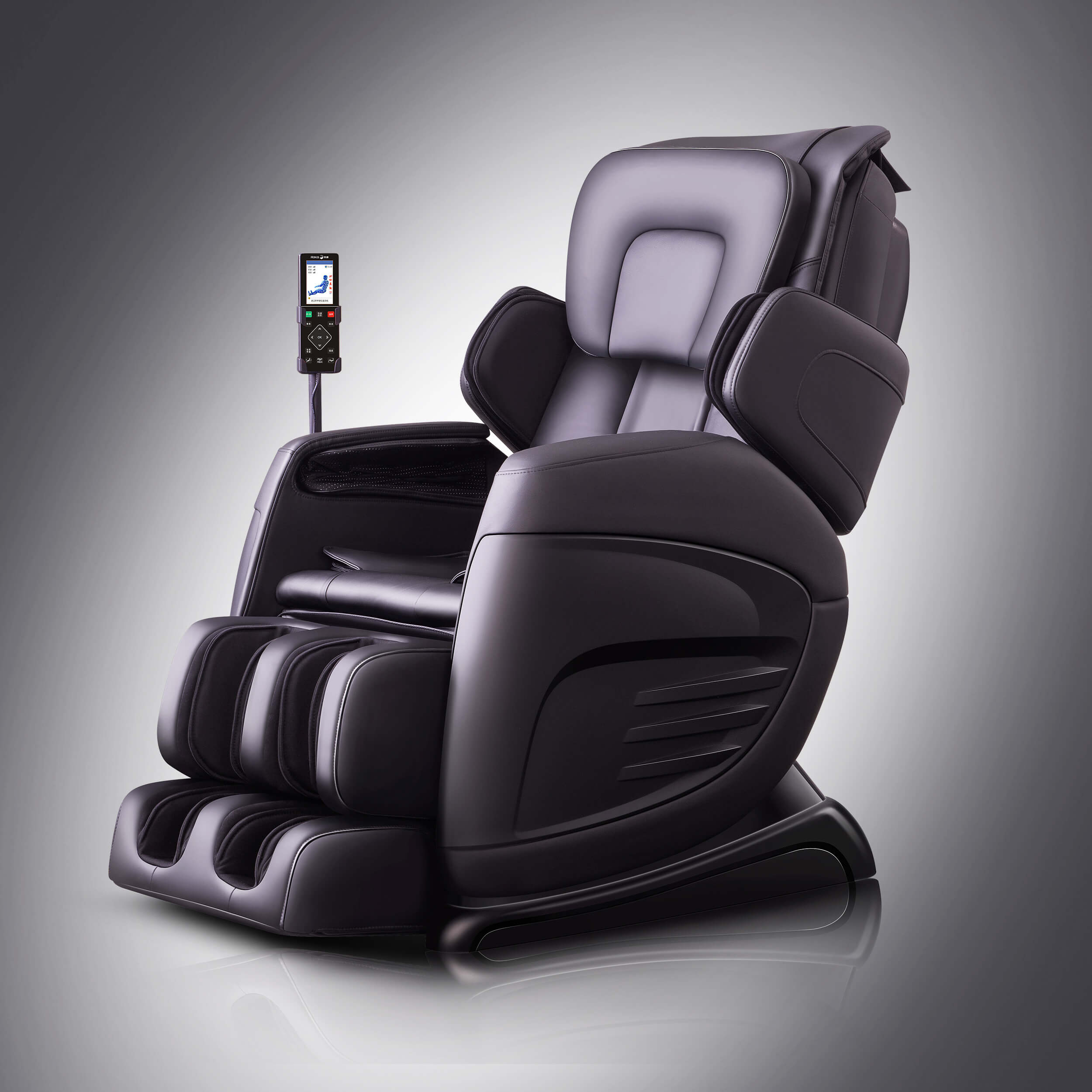

按摩椅
