电机驱动

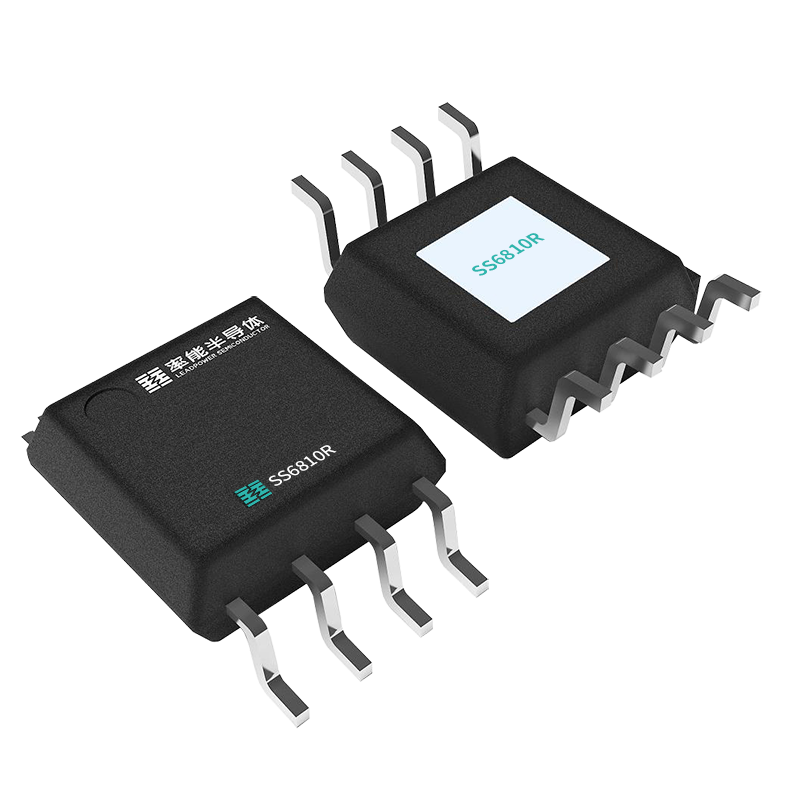

SS6810R

芯片简介

SS6810R 是一款由 PWM 电流驱动的双极低功 耗电机驱动集成芯片。

SS6810R 有两路 H 桥驱 动,最大输出 40V /1A。输入接口采用 Pala-IN 的驱 动方式,电流衰减模式可选择为快衰减、慢衰减和 混合衰减,且可以任意设置快衰减与慢衰减的比 例,从而更平稳高效的控制电机驱动。此外,采用 单一电源供电可以有效的简化系统级设置的难度。

SS6810R 采用 ETSSOP20 173mil 封装,可以 有效改善散热性能,符合 Rohs 规范,引脚框架 100%无铅。

芯片特点

  •  1 A 电流驱动能力

  • 工作电压范围:10V-40V

  • 低 RDS(ON)电阻

  • PARA-IN 驱动模式

  • PWM 电流整流/限流

  • 2 bits 电流控制,提供 4 个电流台阶

  • 可任意设置快慢衰减比例的电流衰减模式

  • 逻辑输入管脚内置下拉电阻

  • 过温保护功能

  • 过流嵌流及短路保护功能

  • 低压保护功能

  • 过压保护功能
